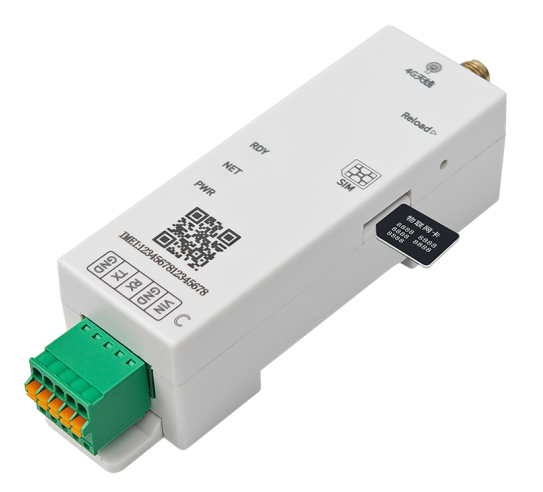

SIO-DG720C
1. 簡介
YED-DG720C DTU是由銀爾達（yinerda）推出的工業級的單TTL串口DTU 。小巧、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持直流5~36V寬電壓供電；
2) 支持標準35mm導軌安裝和螺絲孔安裝，外殼阻燃材料；
3) 支持接觸放電±8KV，空氣放電±15KV；
4) 工作環境為-35℃-75℃；
5) 支持1路TTL串口，兼容3.3V和5V串口電平；
6) 支持供電電源電壓采集；
10) 支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
11) 支持標簽logo定制服務；
12) 支持二次開發定制。
13)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
14)支持給用戶設備進行固件升級。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦12V電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL串口 | 1路 | 1200-460800；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗 兼容3.3V和5V串口電平 |
供電電壓采集 | 1路 | 支持采集電壓5~36V供電電壓 |
SIM卡 | 2路 | 支持內置貼片SIM卡 外置彈簧SIM卡 |
尺寸 | 96*26*25mm | |
安裝方式 | 35mm導軌+M3螺絲安裝 | |

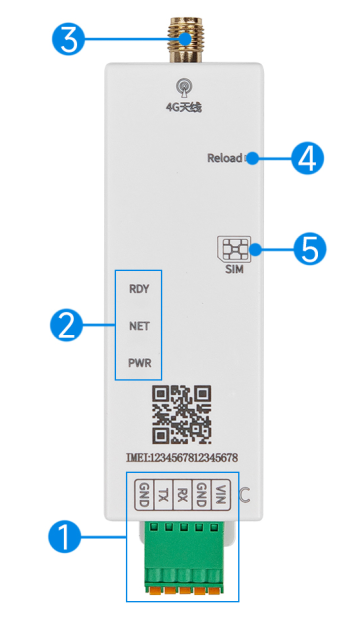

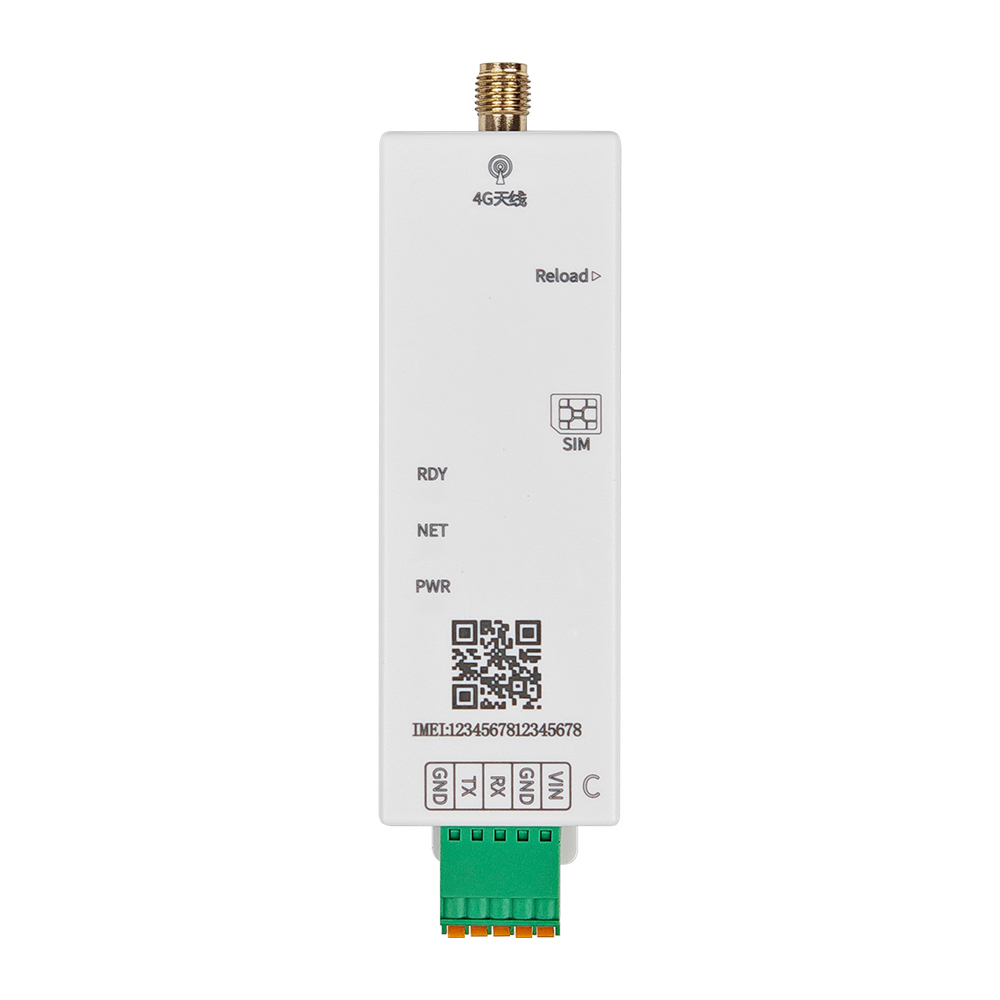

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 供電電源 | VIN標識電源正極，GND 標識電源負極 5~36V 電壓，10W電源，推薦12V電壓 支持供電電壓采集 |
TX RX GND | TTL串口，兼容3.3V 和5V串口電平 | ||
2 | PWR | 電源指示燈 | 供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的) |
NET | DTU狀態指示燈，具體看系統指示功能描述 | ||
RDY | DTU狀態指示燈，具體看系統指示功能描述 | ||
3 | 天線 | SMA接口天線 | |
4 | Reload | 恢復出廠設置按鍵 | 長按7秒，清除全部參數，恢復出廠設置 |
5 | SIM卡 | 自彈SIM卡，小卡。注意SIM卡方向缺口朝外 | |
備注 | USB和BOOT按鍵在外殼內部，如果要調試任務，升級固件，二次開發，需要拆開外殼 | ||

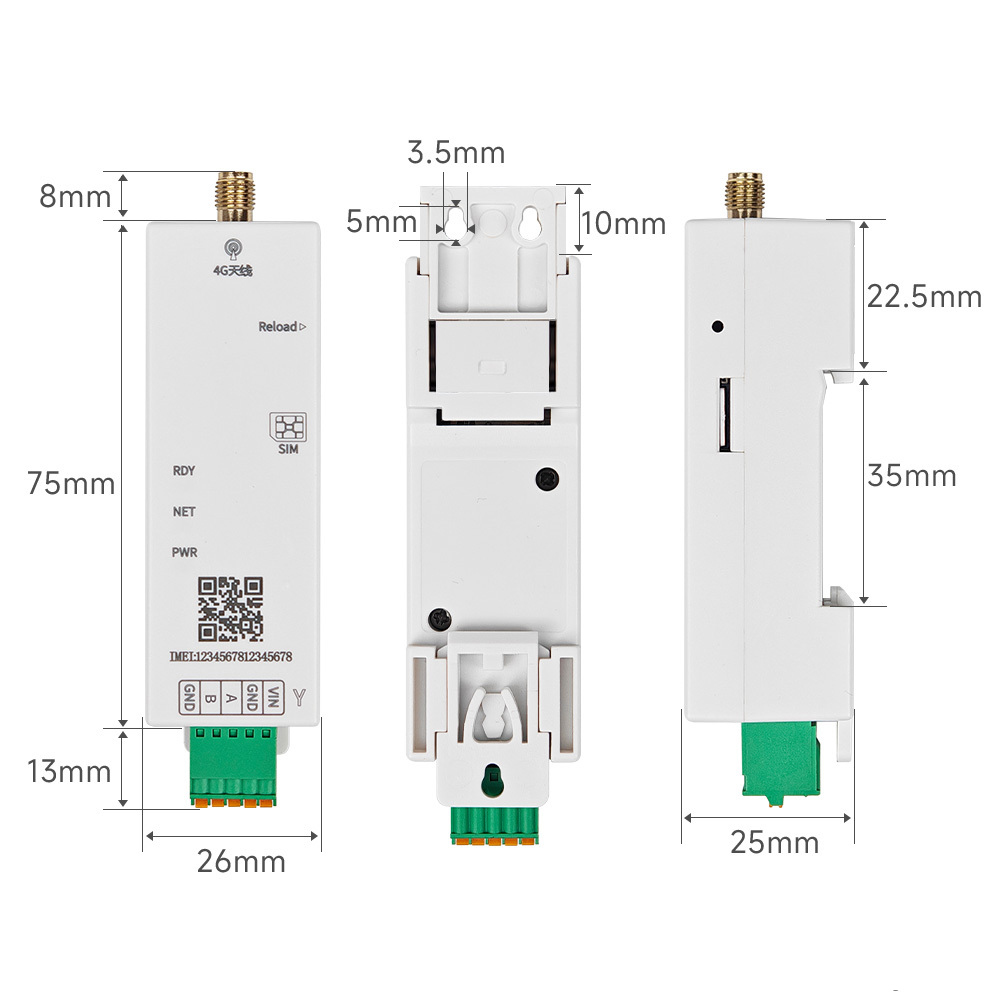

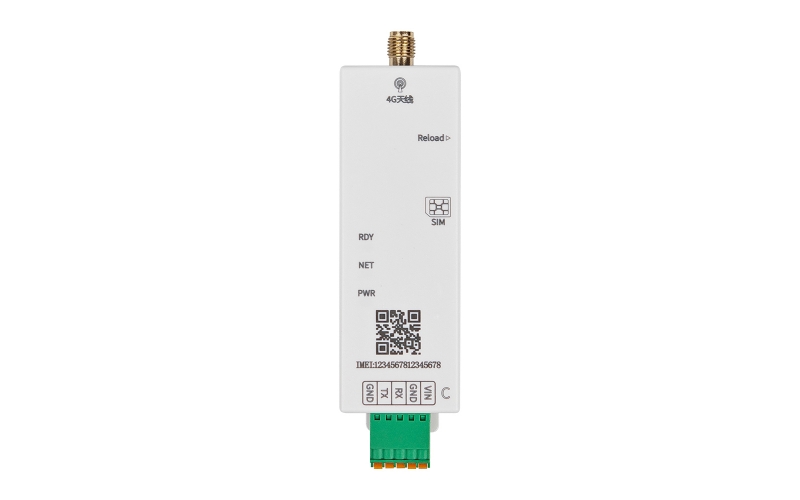

2.3. 硬件尺寸
3.1. NET和RDY LED描述
指示意義 | 現象 | 備注 |
供電正常 | PWR LED常亮 | |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法
4.1. SIM卡安裝方向
注意SIM卡的缺口方向和芯片方向
