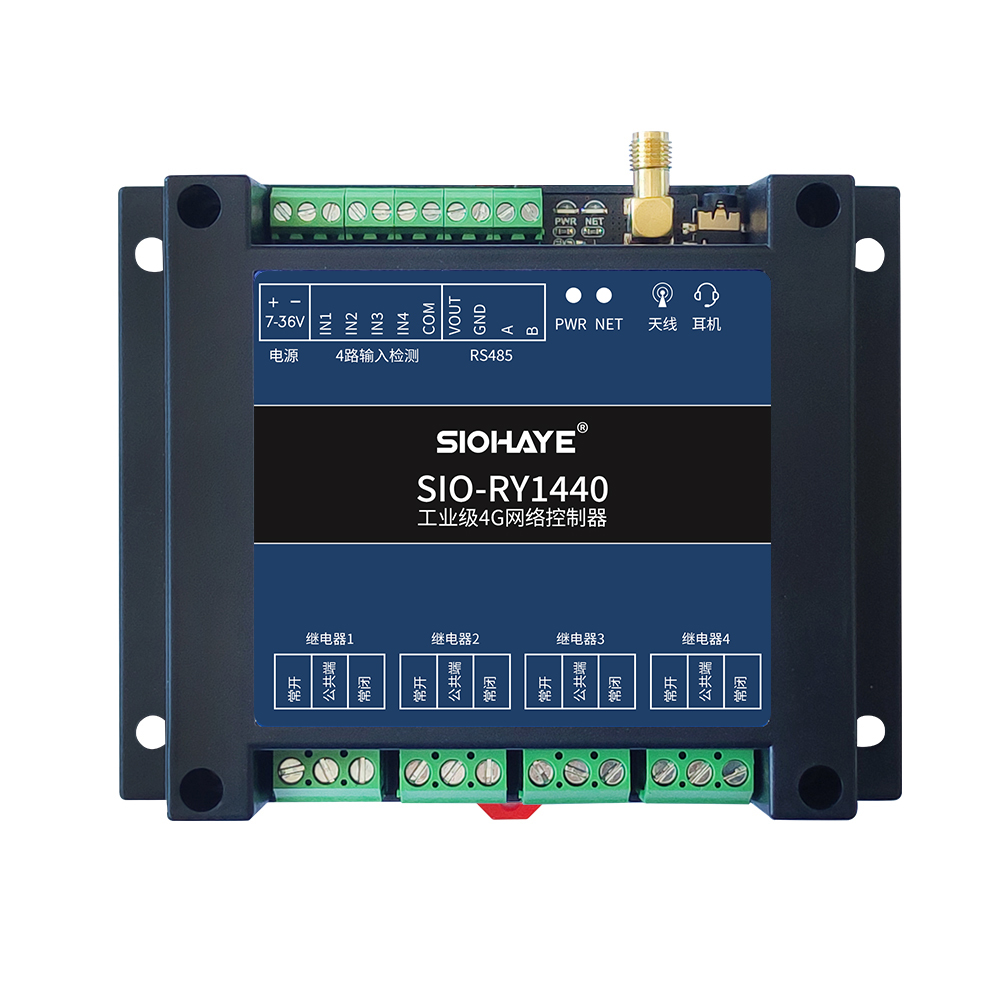

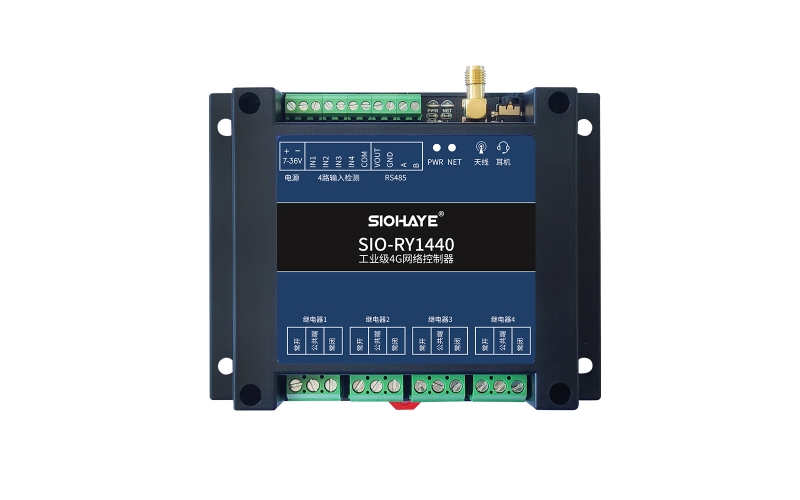

SIO-RY1440

1. 簡介

圖片關鍵詞

SIO-RY1440 RTU是由西奧推出的工業級、高性?xún)r(jià)比RTU 。工業級、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景特性如下:

1) 支持直流7~36V寬電壓供電；

2) 支持供電電壓檢測；

3) 支持標準35mm導軌安裝，塑料外殼；

4) 支持接觸放電±8KV，空氣放電±15KV；

5) 工作環境為-35℃-75℃；

6) 支持1路RS485；

7) 支持1路可控電源輸出(控制對外供地電源)；

8) 支持4路干接點量輸入；

9) 支持4路繼電器輸出(220VAC/10A )，模組軟件重啟不改變繼電器狀態；

10) 支持1路SPK，可以直接驅動8歐2W喇叭，進行TTS播報；

11) 支持1路耳機，可以外接帶功放喇叭，進行TTS播報；

12) 支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；

13) 支持標簽logo定制服務；

14) 支持二次開發。

2. 產品規格

2.1. 硬件參數

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		7~36V，10W電源，推薦7V以上電源
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
RS485串口	數量	1路
	參數	1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗
ADC		1路，與供電電源并聯，只能采集供電電壓
輸入		4路，光耦隔離，干接點輸入
輸出		4路，220AVC 10/30DVC 10A，繼電器
耳機孔		1路，可以外接功放，播放語音
喇叭		1路SPK，可以直接驅動8歐2W喇叭
尺寸		1159040mm
安裝方式		35mm導軌安裝和M3螺絲安裝

2.2. 硬件資源介紹

編號	標識	功能	說明
1	繼電器輸出	繼電器輸出	3PIN繼電器，NC(常閉)、COM（公共端）、NO(常開) 220VAC/10A 或者30VDC/10A 默認COM與NC導通，打開繼電器后COM與NO導通
2	VIN/GND	供電電源	7~36V供電，10W電源；推薦12V 1A電源支持供電電壓ADC采集
3	IN/COM	干接點輸入	4G光耦干接點輸入；IN和COM導通，IN觸發； COM實際是GND
4	VOUT/GND	可控電源	可控輸出VIN的電壓，最大電流1A，一般用于小傳感器供電的控制
4	A B	RS485
5	PWR		電源指示燈
5	NET		系統指示燈
6	４G天線		SMA接口
7	耳機		可以接自帶功放的喇叭，可以TTS播報
8	Reload		長按7秒，恢復出廠設置
9	MIC		接咪頭，可以用來錄音
10	BOOT		與USB配合用來升級
11	USB		固件升級或調試日志
12	SPK	喇叭	可以直接驅動8歐2W喇叭，可以TTS播報
13	外置SIM卡		翻蓋卡槽，中卡，優先使用
14	內置SIM卡		無外置卡的時候使用

3. LED狀態描述

指示意義	現象	備注
SIM卡不識別	NET LED5000ms亮 5000ms滅
SIM卡正常，但注冊不了網絡	NET LED 100ms閃爍
注冊網絡成功，但沒連上服務器	NET LED 500ms慢閃	沒有任何通道鏈接服務器
成功連上服務器	NET LED 1000ms慢閃	至少有一個通道鏈接服務器成功
